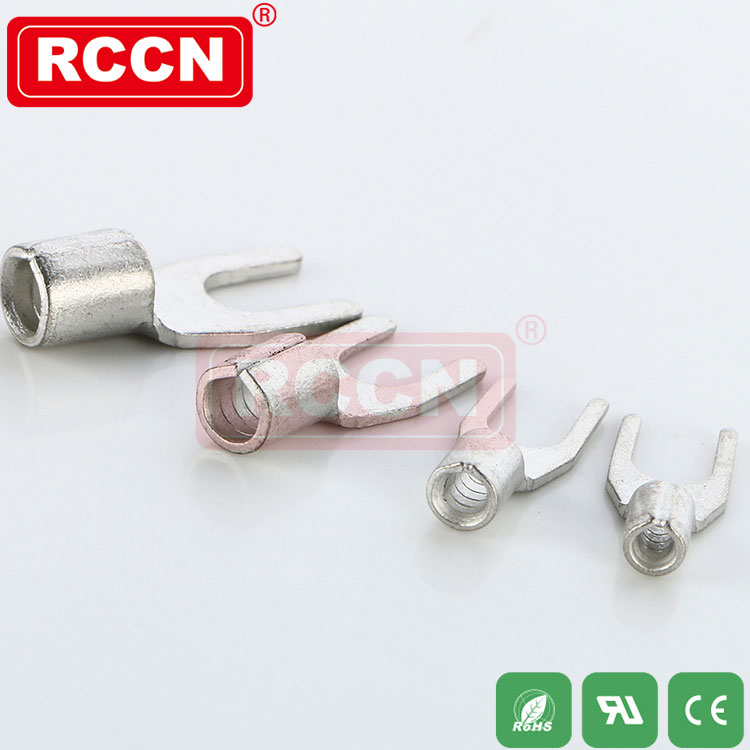

Y 비 절연 스페이드 터미널

RCCN Y 비 절연 스페이드 터미널

재료 : 연결 내구성 노화 고품질 구리, 양호한 도전성 고품질 ROHS-PVC 자켓 시스템을 사용한다.
특징 : 높은 품질의 매트 도금, 녹 훨씬 더 긴 시간있는 RoHS 더 날카로운 부품, Richeng 터미널 클램프 지원은 배선이 아름다운 와이어를 끼합니다
국제 인증 : EU RoHS 규제 환경 인증있는 RoHS 유럽 CE 인증.
특징 : 고품질있는 RoHS 85도 정상적인 사용에 릴리스 열을 -40도를 누른 후 파손되지.
사용법 : 와이어 황동 터미널을 관통 한 후있는 RoHS 피부를 벗겨

Y 비 절연 스페이드 터미널

도체 단면적：0.5～1.5mm2(미국 표준22～16 ) 최대 전류：1max＝19A

제품번호.	크기

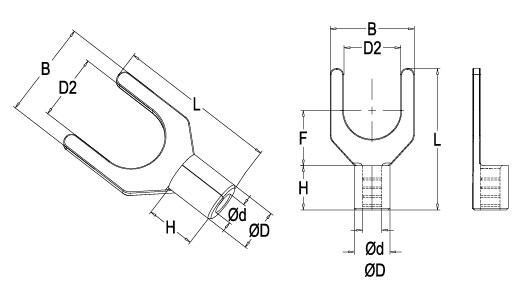

	미국이 만든 볼트 호	볼트 구멍 직경	B	L	F	H	Dφ	dφ
	미국이 만든 볼트 호	D2	mm	mm	mm	mm	mm	mm
Y1.25-3	#4	3.2mm	5.7	16.0	6.5	4.8	3.4	1.7
YS1.25-3.5	#6	3.7mm	5.7	16.0	6.5
YL1.25-3.5	#6	3.7mm	6.4	16.0	6.5
YS1.25-4	#8	4.3mm	6.4	16.0	6.5
YM1.25-4	#8	4.3mm	7.2	16.0	6.5
YL1.25-4	#8	4.3mm	8.1	16.0	6.5
YS1.25-5	#10	5.3mm	8.1	16.0	6.5
YL1.25-5	#10	5.3mm	9.5	16.0	6.5
YS1.25-6	1/4	6.5mm	9.5	16.0	6.5
YL1.25-6	1/4	6.5mm	12.0	22.0	11.0

도체 단면적：1.5～2.5mm2(미국 표준16～14) 최대 전류：lmax＝27A

제품번호.	크기
	미국이 만든 볼트 호	볼트 구멍 직경	B	L	F	H	D	dφ
	미국이 만든 볼트 호	D2	mm	mm	mm	mm	mm	mm
Y2-3	#4	3.2mm	5.7	16.0	6.5	4.8	4.1	2.3
YS2-3.5	#6	3.7mm	5.7	16.0	6.5
YL 2-3.5	#6	3.7mm	6.0	16.0	6.5
YS 2-4	#8	4.3mm	6.4	16.0	6.5
YM2-4	#8	4.3mm	7.2	16.0	6.5
YL2-4	#8	4.3mm	8.1	16.0	6.5
YS2-5	#10	5.3mm	8.1	16.0	6.5
YL2-5	#10	5.3mm	9.5	16.0	6.5
YS2-6	1/4	6.5mm	9.5	16.0	6.5
YL2-6	1/4	6.5mm	12.0	22.0	11.0

도체 단면적：2.5～4mm2(미국 표준14～12) 최대 전류：lmax＝37A

제품번호.	크기
	미국이 만든 볼트 호	볼트 구멍 직경	B	L	F	H	Dφ	dφ
	미국이 만든 볼트 호	D2	mm	mm	mm	mm	mm	mm
Y3.5-3	#4	3.2mm	5.7	18.3	7.0	6.0	5.0	3.0
Y3.5-4	#8	4.3mm	8.0	18.3	7.0
Y3.5-5	#10	5.3mm	8.0	18.3	7.0
Y3.5-6	1/4	6.5mm	12.0	21.5	12.1

도체 단면적：4～6mm2(미국 표준12～10) 최대 전류：lmax=48A

제품번호.	크기
	미국이 만든 볼트 호	볼트 구멍 직경	B	L	F	H	Dφ	dφ
	미국이 만든 볼트 호	D2	mm	mm	mm	mm	mm	mm
Y5.5-3.5	#6	3.7mm	8.3	19.5	7.5	6.8	5.6	3.4
Y5.5-3.5	#6	3.7mm	8.3	18.5	7.0
YS5.5-4	#8	4.3mm	8.3	19.5	7.5
YL5.5-4	#8	4.3mm	9.0	18.2	7.5
Y5.5-5	#10	5.3mm	9.0	18.2	7.5
YS5.5-6	1/4	6.5mm	9.0	18.2	7.5
YL5.5-6	1/4	6.5mm	12.0	25.5	12.0
Y5.5-8	5/16	8.4mm	14.0	24.5	11.5

도체 단면적：6～10mm2(미국 표준8) 미국 표준：lmax＝62A

제품번호.	크기
	미국이 만든 볼트 호	볼트 구멍 직경	B	L	F	H	Dφ	dφ
	미국이 만든 볼트 호	D2	mm	mm	mm	mm	mm	mm
Y8-4	#8	4.3mm	9.0	20.8	8.1	8.5	7.2	4.5
Y8-5	#10	5.3mm	9.0	20.8	8.1
Y8-6	1/4	6.5mm	12.0	23.8	9.2
Y8-8	5/16	8.4mm	13.8	25.4	10.7
Y8-10	3/8	10.5mm	15.9	25.4	10.7

도체 단면적：10～16mm2(미국 표준6) 최대 전류：lmax＝88A

제품번호.	크기
	미국이 만든 볼트 호	볼트 구멍 직경	B	L	F	H	Dφ	dφ
	미국이 만든 볼트 호	D2	mm	mm	mm	mm	mm	mm
Y14-4	#8	4.3mm	11.0	25.5	10.7	10.5	9.0	5.8
Y14-5	#10	5.3mm	11.0	25.5	10.7
Y14-6	1/4	6.5mm	11.0	25.5	10.7
Y14-8	5/16	8.4mm	13.8	28.5	10.7
Y14-10	3/8	10.5mm	15.9	28.5	10.7

도체 단면적：16～25mm2(미국 표준4) 최대 전류：lmax=115

제품번호.	크기
	미국이 만든 볼트 호	볼트 구멍 직경	B	L	F	H	Dφ	dφ
	미국이 만든 볼트 호	D2	mm	mm	mm	mm	mm	mm
Y22-5	#10	5.3mm	11.0	27.7	9.5	12.0	11.5	7.7
Y22-6	1/4	6.5mm	11.0	27.7	9.5
Y22-8	5/16	8.4mm	16.5	33.5	13.5
Y22-10	3/8	10.5mm	16.5	33.5	13.5

도체 단면적：35～50mm2(2)최대 전류：lmax＝160A

제품번호.	크기
	미국이 만든 볼트 호	볼트 구멍 직경	B	L	F	H	Dφ	dφ
	미국이 만든 볼트 호	D2	mm	mm	mm	mm	mm	mm
Y38-6	1/4	6.5mm	15.9	35.0	13.5	14.0	13.3	9.4
Y38-8	5/16	8.4mm	15.9	35.0	13.5
Y38-10	3/8	10.5mm	15.9	35.0	13.5
Y38-12	1/2	13.0mm	19.0	39.0	15.5
