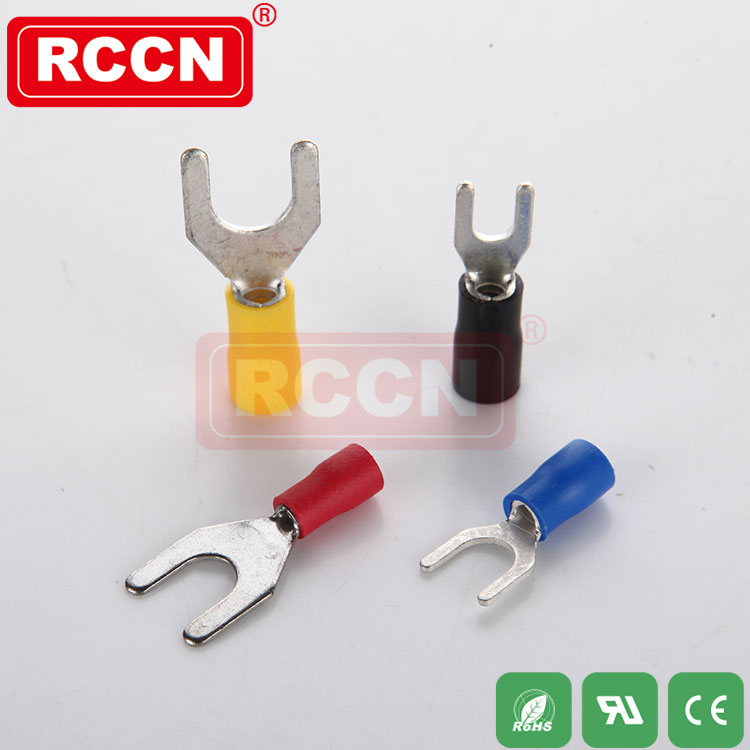

포크 미리 절연 터미널 YF

RCCN 포크 미리 절연 터미널 YF

재료 : 연결 내구성 노화 고품질 구리, 양호한 도전성 고품질 ROHS-PVC 자켓 시스템을 사용한다.
특징 : 높은 품질의 매트 도금, 녹 훨씬 더 긴 시간, 더 날카로운 부품, Richeng 터미널 클램프 지원은 배선이 아름다운 와이어를 끼합니다
국제 인증 : EU RoHS 규제 환경 인증, 유럽 CE 인증.
특징 : 고품질, 85도 정상적인 사용에 릴리스 열을 -40도를 누른 후 파손되지.
사용법 : 와이어 황동 터미널을 관통 한 후, 피부를 벗겨

포크 미리 절연 터미널 YF

도체 단면적：0.5～1.5mm2(AWG22～16 ) 최대 전류＝19A

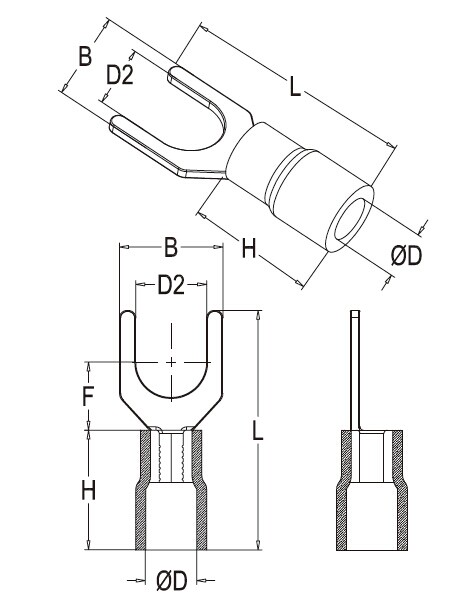

제품번호.	치수							색
	미국이 만든 볼트 호	볼트 구멍 직경	B	L	F	H	Dφ
	미국이 만든 볼트 호	D2(mm)	mm	mm	mm	mm	mm
YF1.25－3	#4	3.2mm	5.7	21.2	6.5	10.0	4.3	빨간
YFS1.25－3.5	#6	3.7mm	5.7	21.2	6.5
YFL1.25－3.5	#6	3.7mm	6.4	21.2	6.5
YFS1.25－4	#8	4.3mm	6.4	21.2	6.5
YFM1.25-4	#8	4.3mm	7.2	21.2	6.5
YFL1.25-4	#8	4.3mm	8.1	21.2	6.5
YFS1.25-5	#10	5.3mm	8.1	21.2	6.5
YFL1.25-5	#10	5.3mm	9.5	21.2	6.5
YFS1.25-6	1/4	6.5mm	9.5	21.2	6.5
YFL1.25-6	1/4	6.5mm	12.0	27.2	11.0

도체 단면적: 1.5-2.5mm2(AWG 16-14) 최대 전류=27A

제품번호.	치수							색
	미국이 만든 볼트 호	볼트 구멍 직경	B	L	F	H	Dφ
	미국이 만든 볼트 호	D2(mm)	mm	mm	mm	mm	mm
YF2-3	#4	3.2mm	5.7	21.2	6.5	10.0	4.9	푸른
YFS2-3.5	#6	3.7mm	5.7	21.2	6.5
YFL2-3.5	#6	3.7mm	6.0	21.2	6.5
YFS2-4	#8	4.3mm	6.4	21.2	6.5
YFM2-4	#8	4.3mm	7.2	21.2	6.5
YFL2-4	#8	4.3mm	8.1	21.2	6.5
YFS2-5	#10	5.3mm	8.1	21.2	6.5
YFL2-5	#10	5.3mm	9.5	21.2	6.5
YFS2-6	1/4	6.5mm	9.5	21.2	6.5
YFL2-6	1/4	6.5mm	12.0	27.2	11.0

도체 단면적: 2.5-4mm2(AWG 14-12) 최대 전류=37A

제품번호.	치수							색
	미국이 만든 볼트 호	볼트 구멍 직경	B	L	F	H	Dφ
	미국이 만든 볼트 호	D2(mm)	mm	mm	mm	mm	mm
YF3.5-3	#4	3.2mm	5.7	24.8	7.0	13.5	6.2	검은
YF3.5-4	#8	4.3mm	8.0	24.8	7.0
YF3.5-5	#10	5.3mm	8.0	24.8	7.0
YF3.5-6	1/4	6.5mm	12.0	28.0	12.1

도체 단면적: 4-6mm2(AWG 12-10) 최대 전류=48A

제품번호.	치수							색
	미국이 만든 볼트 호	볼트 구멍 직경	B	L	F	H	Dφ
	미국이 만든 볼트 호	D2(mm)	mm	mm	mm	mm	mm
YF 5.5－3.5	#6	3.7mm	8.3	25.2	7.5	13.5	6.7	황색
YFS 5.5－4	#8	4.3mm	8.3	25.2	7.5
YFL 5.5－4	#8	4.3mm	9.0	23.9	7.5
YF 5.5－5	#10	5.3mm	9.0	23.9	7.5
YFS 5.5－6	1/4	6.5mm	9.0	23.9	7.5
YFL 5.5－6	1/4	6.5mm	12.0	31.2	12.0
YF5.5－8	5/16	8.4mm	14.0	30.0	11.5
