구리 금속 호스 피팅 - 일본 RCCN 상하이

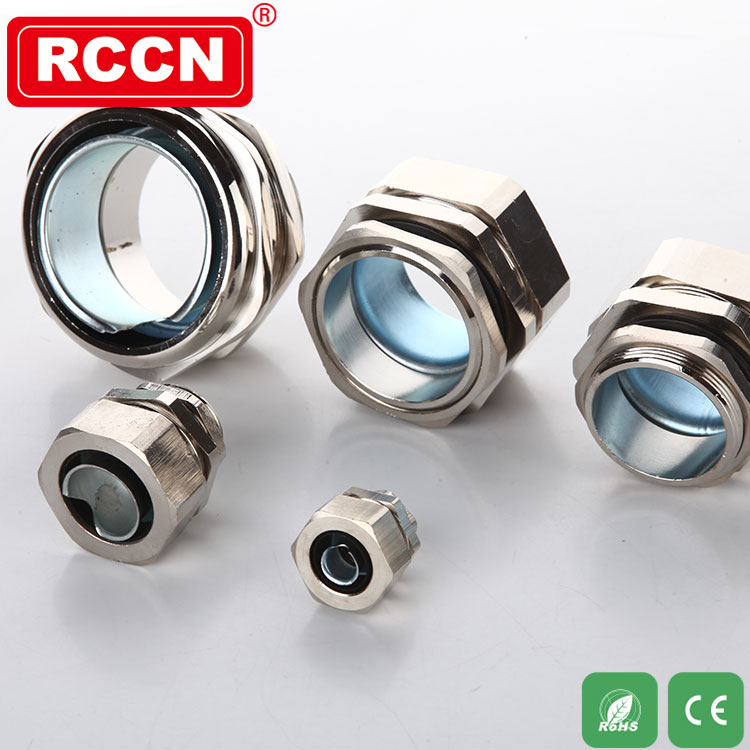

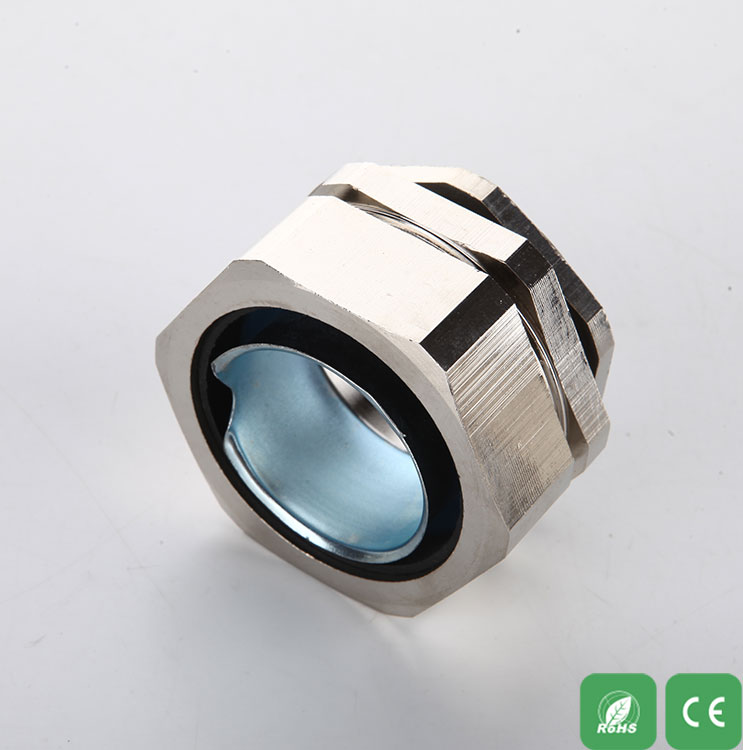

구리 금속 호스 피팅 TNBG

스레드 사양 : 파이프 나사 G / PF 치아, 메트릭 메트릭 실, 독일 제 스레드 PG

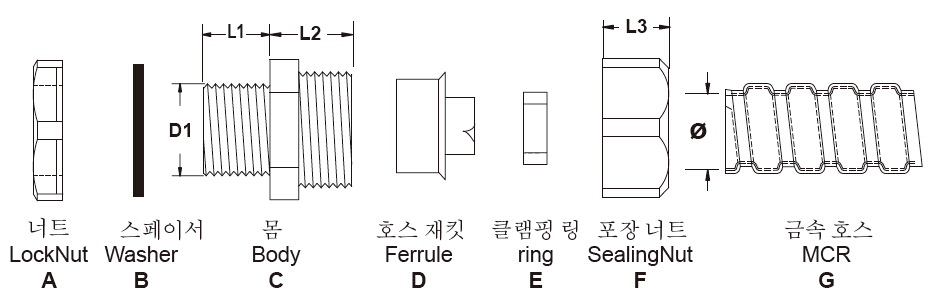

재료 : A.C.F 품질 보강 부 황동 (니켈) .B.E 철 시트 이루어지는 딩 징 고무 (NBR) · D했다.
인증 : 유럽 CE, 유럽 환경 RoHS 준수 / 색상 : 옐로우 / 보호 : IP54
온도 : 100 ℃ -40 ° C는, 현재의 열 수있다 120 ℃
특징 : 1. 농축, 황동 (니켈), 외관, 조밀 한 구조 및 높은 강도를한다.
                 포장 헤드 조립 시간을 절약 편리 호스 연동 꽉 디자인의 호스 재킷, 2. 디자인, 특히 인장 강도,
                 3. 방수, 방진, 염, 산, 알콜, 오일, 그리스 및 공통 용매.
                 4. 표준 외에 추가적인 변경 및 나사 크기 기준을 요청할 수있다.
참고 : 완성 된 제품은 다른 특별 사양을 사용자 정의 할 수 있습니다 너트와 방수 포장 B를 장착하고 나사 튜브를 지원하고
또는 임의의 다른 길이, 다른 스레드의 다른 튜브로 정의 예컨대 될 수 NBG1-05M (L = 15MM) NBG1-05M (M25 * 1.5) 수단 / 16 M25

구리 금속 호스 피팅

모델 Item No.	표준 스레드 Thread G/M/PG	Richeng 금속 호스 지원 MCR			나사 직경 Thread O.D. D1	나사 길이 Thread Length L1
모델 Item No.	표준 스레드 Thread G/M/PG	해당 모델	미터법	영어	나사 직경 Thread O.D. D1	나사 길이 Thread Length L1
미터 나사 TNBG-M
TNBG-01M	M14*1.5	MCR-01	6	3/16"	M14*1.5	8
TNBG-02M	M14*1.5	MCR-02	8	5/16"	M14*1.5	8
TNBG-03M	M16*1.5	MCR-03	10	1/4	M16*1.5	8
TNBG-04M	M16*1.5	MCR-04	13	3/8"	M16*1.5	8
TNBG-05M	M20*1.5	MCR-05	16	1/2"	M20*1.5	11
TNBG-06M	M25*1.5	MCR-06	20	3/4"	M25*1.5	14
TNBG-08M	M32*1.5	MCR-08	25	1"	M32*1.5	15
TNBG-10M	M40*1.5	MCR-10	32	11/4"	M40*1.5	15
TNBG-12M	M50*1.5	MCR-12	38	1 1/2	M50*1.5	16
TNBG-16M	M63*1.5	MCR-16	51	2"	M63*1.5	18
파이프 스레드 TNBG-G
TNBG-01G	G1/4"	MCR-01	6	3/16"	13.2	8
TNBG-02G	G1/4"	MCR-02	8	5/16"	13.2	8
TNBG-03G	G3/8"	MCR-03	10	1/4"	16.5	8
TNBG-04G	G3/8"	MCR-04	13	3/8"	16.5	8
TNBG-05G	G1/2"	MCR-05	16	1/2"	21.3	11
TNBG-06G	G3/4"	MCR-06	20	3/4"	26.6	14
TNBG-08G	G1"	MCR-08	25	1"	33.4	15
TNBG-10G	G1 1/4"	MCR-10	32	11/4"	42.1	15
TNBG-12G	G1 1/2"	MCR-12	38	11/2"	47.8	16
TNBG-16G	G2"	MCR-16	51	2	59.6	18
독일 만든 스레드 TNBG-PG
TNBG-03P	PG9	MCR-03	10	1/4"	15.2	8
TNBG-04P	PG11	MCR-04	13	3/8"	18.6	9
TNBG-05P	PG13.5	MCR-05	16	1/2"	20.4	11
TNBG-06P	PG21	MCR-06	20	3/4"	28.3	14
TNBG-08P	PG29	MCR-08	25	1"	37.0	15
TNBG-10P	PG29	MCR-10	32	1 1/4"	37.0	15
TNBG-12P	PG36	MCR-12	38	11/2"	47.0	16
TNBG-16P	PG48	MCR-16	51	2"	59.3	18
파이프 스레드 TNBG-NPT
TNBG-01N	NPT1/4"	MCR-01	6	3/16"	13.2	8
TNBG-02N	NPT1/4"	MCR-02	8	5/16"	13.2	8
TNBG-03N	NPT3/8"	MCR-03	10	1/4"	16.5	8
TNBG-04N	NPT3/8"	MCR-04	13	3/8"	16.5	8
TNBG-05N	NPT1/2"	MCR-05	16	1/2"	21.3	11
TNBG-06N	NPT3/4"	MCR-06	20	3/4"	26.6	14
TNBG-08N	NPT1"	MCR-08	25	1"	33.4	15
TNBG-10N	NPT1 1/4"	MCR-10	32	11/4"	42.1	15
TNBG-12N	NPT1 1/2"	MCR-12	38	11/2"	47.8	16
TNBG-16N	NPT2"	MCR-16	51	2	59.6	18
