수도관 커넥터 BGQF - 커넥터

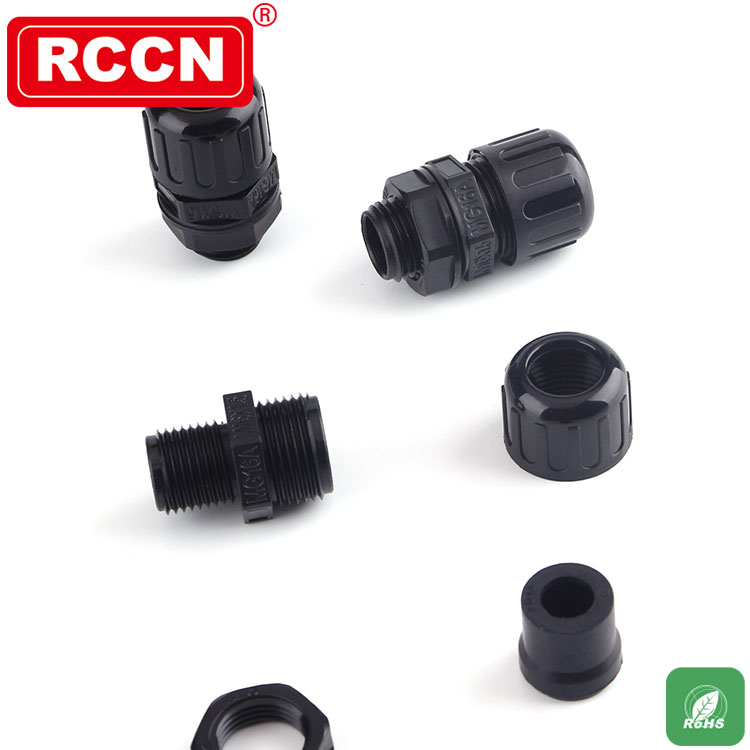

RCCN 수도관 커넥터 BGQF

글타래 (쓰레드) : 미터법, DIN 표준

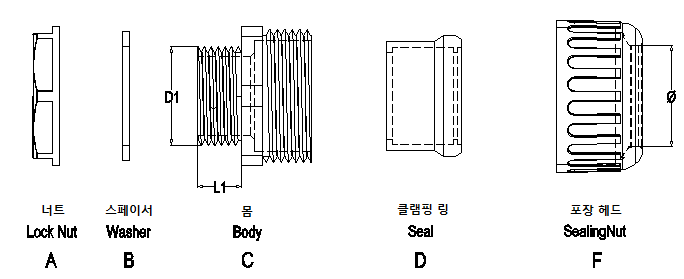

재질 : A.C.F NYLON66 부품, B.D 고무 부품
인증서 : CE, ROHS, SGS.
내화 율 : UL94V-2.
작업 온도 : -40 ° C ~ 150 ° C.
보호 속도 : 베이 오넷 스코프에서 O 링, 나사 고정 너트로 미국에서 IP68까지 가능
색상 : 밝은 회색, 검은 색, 다른 특수 색상을 만들 수 있습니다
사용 방법 : 판넬에 그것을 입력하고, 잠금 너트로 고정하고, 도관을 실링 너트에 삽입하고, 너트를 조입니다.
회색 재고 있음 : BGQF-M12G (BG-07)

수도관 커넥터 BGQF

제품번호.	나사산	RCCN 도관에 정장 제품 번호 BG	RCCN 도관에 정장 제품 번호 BG	나사산 O.D. D1	패널 설치 구멍	나사길이 L1
검은	나사산	RCCN 도관에 정장 제품 번호 BG	RCCN 도관에 정장 제품 번호 BG	나사산 O.D. D1	패널 설치 구멍	나사길이 L1
미터법 스레드 BGQF-M
BGQF-M12B(BG-07)	M12*1.5	BG-07	10.0	12	12-12.3	8.5
BGQF-M16B(BG-10)	M16*1.5	BG-10	13.0	16	16-16.3	10
BGQF-M16B(BG-12)	M16*1.5	BG-12	15.8	16	16-16.3	10
BGQF-M16B(BG-15)	M16*1.5	BG-15	18.5	16	16-16.3	10
BGQF-M20B(BG-12)	M20*1.5	BG-12	15.8	20	20-20.3	10
BGQF-M20B(BG-15)	M20*1.5	BG-15	18.5	20	20-20.3	10
BGQF-M20B(BG17)	M20*1.5	BG-17	21.2	20	20-20.3	10
BGQF-M25B(BG-23)	M25*1.5	BG-23	28.5	25	25-25.4	12
BGQF-M32B(BG-23)	M32*1.5	BG-23	28.5	32	32-32.4	12
BGQF-M32B(BG-29)	M32*1.5	BG-29	34.5	32	32-32.4	12
BGQF-M40B(BG-36)	M40*1.5	BG-36	42.5	40	40-40.4	12
BGQF-M50B(BG-48)	M50*1.5	BG-48	54.5	50	50-50.4	15
BGQF-M63B(BG-48)	M63*1.5	BG-48	54.5	63	63-63.4	20
독일 실 BGQF-P
BGQF-PG7B(BG-07)	PG7	BG-07	10.0	12.5	12.5-12.8	10
BGQF-PG9B(BG-07)	PG9	BG-07	10.0	12.5	15.2-15.5	10
BGQF-PG9B(BG-10)	PG9	BG-10	13.0	12.5	15.2-15.5	10
BGQF-PG11B(BG-10)	PG11	BG-10	13.0	18.6	18.6-18.9	10
BGQF-PG11B(BG-12)	PG11	BG-12	15.8	15.2	18.6-18.9	10
BGQF-PG11B(BG-15.8)	PG11	BG-12	18.5	15.2	18.6-18.9	10
BGQF-PG13.5B(BG-12)	PG13.5	BG-12	15.8	20.4	20.4-20.7	10
BGQF-PG13.5B(BG-15)	PG13.5	BG-15	18.5	20.4	20.4-20.7	10
BGQF-PG16B(BG-12)	PG16	BG-12	15.8	22.5	22.5-22.8	11
BGQF-PG16B(BG-15)	PG16	BG-15	18.5	22.5	22.5-22.8	11
BGQF-PG16B(BG-17)	PG16	BG-17	21.2	22.5	22.5-22.8	11
BGQF-PG21B(BG-23)	PG21	BG-23	28.5	28.3	28.3-28.7	12.5
BGQF-PG29B(BG-29)	PG29	BG-29	34.5	37.0	37.0-37.4	13
BGQF-PG36B(BG-36)	PG36	BG-36	42.5	47.0	47.0-47.4	13
BGQF-PG48B(BG-48)	PG48	BG-48	54.5	59.3	59.3-59.7	16
