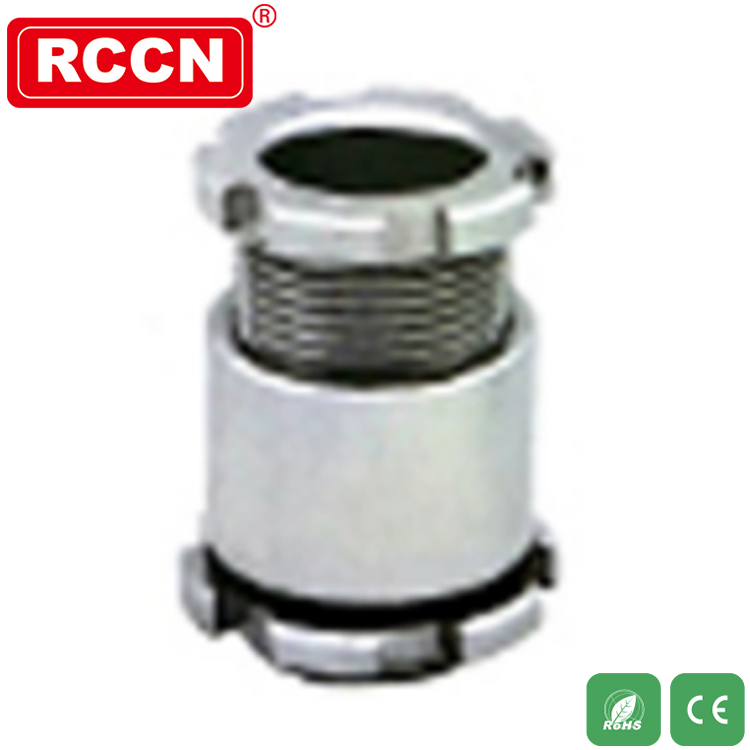

일본의 해양 먹거리 상자, 스테인레스 스틸 조인트

시리즈 : JIS

재질 : 외부 금속은 스테인리스 스틸 304이며, 씰링 재료는 니트릴 고무 (NBR)로 이루어져 있습니다.
글타래 (쓰레드) : JIS F8801-2002 inch thread (PF)
보호 등급 : 규정 된 범위 내에서 밀폐형 씰링 링으로 헤드를 조여 주면 보호 등급이 IP68에 도달 할 수 있습니다
작동 온도 : -40 ° C ~ 100 ° C, 단시간에 100 ° C에 도달 할 수 있음
용도 : 계측기, 선박, 기계, 전기, 운송, 의약, 유전, 케이블 고정

모델 Item No .	사양 Gland size	스레드 사양 Thread AG	클램핑 타입 Packing type	클램프 핑 유형 Cable range (mm )	나사 길이 Thread length GL ( mm )	보드 구경 Mounting hole Diameter ( mm )	포장 Std.Pkg PCS
JM3/8-A JM3/8-B	JIS-10	3/8"	A	6-7	11	18	20
			B	7-8
JM1/2-A JM1/2-B JM1/2-C	JIS-15	1/2"	A	8-9	11	22	20
			B	9-10
			C	9-11
JM3/4-A	JIS-20	3/4"	A	11-12	11	27	20
JM3/4-B			B	12-13
JM3/4-C			C	12-15
JM1-A	JIS-25		A	15-16	11	34	10
JM1-B		1"	B	16-18
JM1-C			C	16-20
JM1-1/4-A	JIS-30	1-1/4'	A	20-22	12	43	10
JM1-1/4-B			B	22-24
JM1-1/4-C			C	22-26
JM1-1/2-Aa	JIS-35	1-1/2"	A	26-28	12	49	10
JM1-1/2-Ba			B	28-30
JM1-1/2-Ca			C	26-30
JM1-1/2-Ab	JIS-40		A	30-32
JM1-1/2-Bb			B	32-34
JM1-1/2-Cb			C	30-34
JM2-Aa	JIS-45	2"	A	34-36	12	61	5
JM2-Ba			B	36-38
JM2-Ca			C	36-40
JM2-Ab	JIS-50		A	40-42
JM2-Bb			B	42-44
JM2-Cb			C	40-44
JM2-1/2-Aa	JIS-55	2-1/2"	A	44-46	12	76	5
JM2-1/2-Ba			B	46-48
JM2-1/2-Ca			C	46-50
JM2-1/2-Ab	JIS-60		A	50-52
JM2-1/2-Bb			B	52-54
JM2-1/2-Cb			C	52-56
JM3-Aa	JIS-65	3"	A	56-58	14	89	5
JM3-Ba			B	58-60
JM3-Ab	JIS-70		A	60-62
JM3-Bb			B	62-64
JM3-AC	JIS-75		A	64-66
JM3-BC			B	66-70
