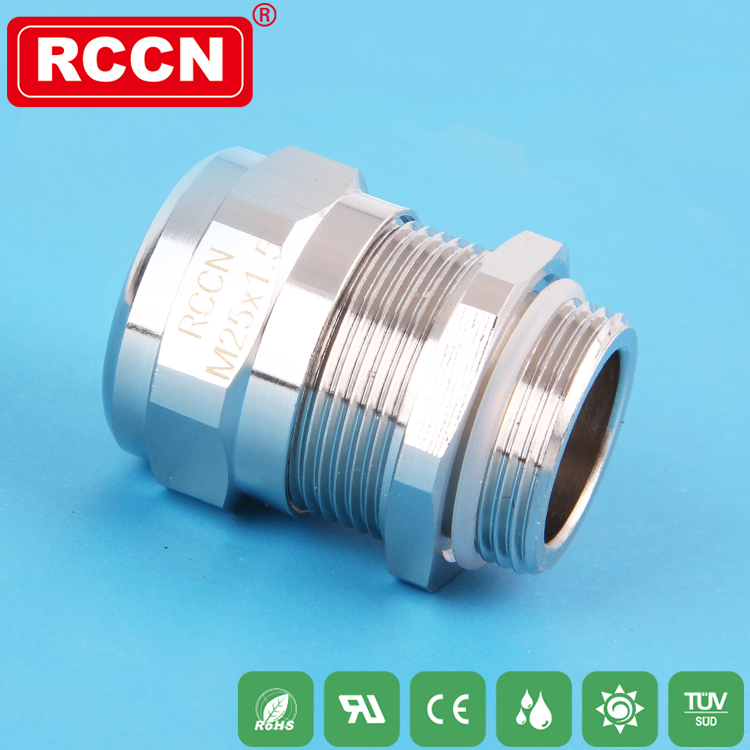

금속 커넥터, 전자기 방지 금속 커넥터, 케이블 글 랜드

360도 안티 - 전자기, 강한 전도성, 우수한 성능 핫 : M25, M32

나사 규격 : 미터 ISO 나사 (EN60423).
제품 재질 : C, E 부는 황동 니켈 도금, D는 스테인리스 제, B는 F, 노화 방지 실리콘 고무 제, A는 테트라 플루오로 에틸렌 제입니다.
제품 인증 : CE, EX, ROHS
보호 등급 : 지정된 베이어 닛 범위 내에서 방수 O 링과 클램핑 링을 사용하여 헤드를 IP68에 조입니다.
작동 온도 : -40 ° C ~ 150 ° C
난연성 등급 : 94V-0 (GB / T 2408-2008)
제품 특징 : 1. PTFE 가스켓을 사용하여 고무 표면과 금속 표면 사이의 마찰을 줄이고 수명을 향상시킵니다.
2. 차폐 접촉면이 크고 설치 효율이 높은 스프링 차폐 방식을 채택하였습니다.
3. 내부 고무는 매우 추운 날씨에 제품의 정상적인 작동을 위해 실리카겔로 만들어졌습니다.
4.이 제품은 케이블 손상을 줄이고 모터 또는 컨트롤러 내부로 들어가는 것을 효과적으로 방지 할 수있는 클램핑 링과 케이블 표면의 접촉 및 밀봉을 실현합니다.

BSM-EMC 형 금속 차폐 케이블 방수 커넥터

사양 모델 Item No.	케이블 외경 ΦA(mm)	차폐 된 효과 범위 ΦB(mm)	주제 사양 D3	주제 길이 L1 (mm)	설치 참조 크기				온톨로지 렌치 비트 SW (mm)	모자 손 위치 SW1 (mm)	적합한 케이블	맨끝 가장 넓은 너비	권장되는 일치하는 터미널 (일본 성형 번호)
사양 모델 Item No.	케이블 외경 ΦA(mm)	차폐 된 효과 범위 ΦB(mm)	주제 사양 D3	주제 길이 L1 (mm)	L (mm)	C (mm)	D (mm)	E (mm)	온톨로지 렌치 비트 SW (mm)	모자 손 위치 SW1 (mm)	적합한 케이블	맨끝 가장 넓은 너비	권장되는 일치하는 터미널 (일본 성형 번호)
BSM-M25X1.5NEMC(11-16)/V0	11-16	11-16	M25X1.5	8	34	8.4	8.4	24.4	30	30	35mm²	17	SC35-6，SC35-8，HUP35-6，HUP35-8
BSM-M25X1.5NEMC(14-19)/V0	14-19	13-19	M25X1.5	8	34	8.4	8.4	24.4	30	30	50mm²	19	SC50-8，SC50-10，SG50-8
BSM-M30X2.0NEMC(14-19)/V0	14-19	13-19	M30X2.0	8	34	8.4	8.4	24.4	34	30	50mm²	19	SC50-8，SC50-10，SG50-8
BSM-M32X1.5NEMC(14-19)/V0	14-19	13-19	M32X1.5	8	34	8.4	8.4	24.4	34	30	50mm²	19	SC50-8，SC50-10，SG50-8
BSM-M33X2.0NEMC(14-19)/V0	14-19	13-19	M33X2.0	8	34	8.4	8.4	24.4	34	30	70mm²	19	SC70-8，SC70-10，SG70-8，SG70-10
BSM-M32X1.5NEMC(17-21)/V0	17-21	15-21	M32X1.5	8	35	7.4	8.4	25	34	34	70mm²	22	SC70-8，SC70-10，SG70-8，SG70-10
BSM-M33X2.0NEMC(17-21)/V0	17-21	15-21	M33X2.0	8	35	7.4	8.4	25	36	34	70mm²	22	SC70-8，SC70-10，SG70-8，SG70-10
BSM-M32X1.5NEMC(17-21)/D23.5/V0	17-21	17-21	M32X1.5	8	35	7.4	8.4	25	34	34	70mm²	23.5	SC70-8，SC70-10，HUP70-8（有阻力）
BSM-M33X2.0NEMC(17-21)/D23.5/V0	17-21	17-21	M33X2.0	8	35	7.4	8.4	25	34	34	70mm²	23.5	SC70-8，SC70-10，HUP70-8（有阻力）

BSM-EMC-S 금속 차폐 케이블 방수 커넥터 소형 모델 시리즈

사양 모델 Item No.	케이블 외경 ΦA（mm）	차폐 된 효과 범위 ΦB(mm)	주제 사양 D3	주제 길이 L1(mm)	설치 참조 크기		온톨로지 렌치 비트 SW(mm)	모자 손 위치 SW1(mm)	적합한 케이블	맨끝 가장 넓은 너비	권장 매칭 터미널 (일본 성형 번호)
사양 모델 Item No.	케이블 외경 ΦA（mm）	차폐 된 효과 범위 ΦB(mm)	주제 사양 D3	주제 길이 L1(mm)	L(mm)	E(mm)	온톨로지 렌치 비트 SW(mm)	모자 손 위치 SW1(mm)	적합한 케이블	맨끝 가장 넓은 너비	권장 매칭 터미널 (일본 성형 번호)
BSM-M20x1.5NEMC(11-16)/V0-S	11-16	11-16	M20X1.5	8	31.5	22.5	26	26	35mm²	16	SC25-6，SC25-8
BSM-M22x1.5NEMC(11-16)/V0-S	11-16	11-16	M22X1.5	8	31.5	22.5	26	26	35mm²	16.5	SC35-6，SC35-8
BSM-M25x1.5NEMC(11-16)/V0-S	11-16	11-16	M25X1.5	8	31.5	22.5	28	26	35mm²	16.5	SC35-6，SC35-8
